특징
일반 프로젝트 창
유블로 창세트
투명한 창
안전한 창
숨 쉬는 창
저탄소 창
불필요한 난간, 수평 프레임 없이 시원하게 시야가 탁 트인 창
안전한 창
어린이와 같은 내부 사용자가 추락이나 침입에 대한 두려움 없이 환기할 수 있는 안전한 창
숨 쉬는 창
지속적인 통풍이 이루어질 수 있도록 최적의 위치와 개수로 창을 내어 *최적의 자연환기가 이루어질 수 있게 하는 창
저탄소 창
프레임 길이를 줄여 가격 경쟁력을 높이면서, 금속 혹은 플라스틱 프레임 사용을 줄여 **탄소발자국을 줄이는 창
* 유블로는 위아래로 뚫어 부력 환기가 가능하게 하고, 한 면 보다 두 면 이상에 설치하여 맞통풍이
되면 더 효율적인 자연 환기가 이루어질 수 있습니다. 더 자세한 내용은 기술 브로슈어 환기편을 참조해주세요.
** 프레임 사용을 줄이면 제품을 생산하는데 드는 원료, 운반, 제작에 필요한 내재 탄소 배출량 (Embodied Carbon Emission)을 줄이게 됩니다. 유블로와 탄소발자국에 대한 자세한 내용은 탄소발자국 연구를 확인해주세요.
** 프레임 사용을 줄이면 제품을 생산하는데 드는 원료, 운반, 제작에 필요한 내재 탄소 배출량 (Embodied Carbon Emission)을 줄이게 됩니다. 유블로와 탄소발자국에 대한 자세한 내용은 탄소발자국 연구를 확인해주세요.
사용법
마개 여닫기
마개를 틀에 넣고 시계 방향으로 돌리면 창이 닫힙니다. 반시계 방향으로 돌려 빼면 열립니다.
마개 걸기
마개 뒷면의 걸개를 이용해 틀 하단 고리에 걸 수 있습니다.
필터 탈착하기
벌레, 먼지를 막거나 환기량을 줄이고 싶을 때
필터를 끼워 사용할 수 있습니다.
구성
창세트

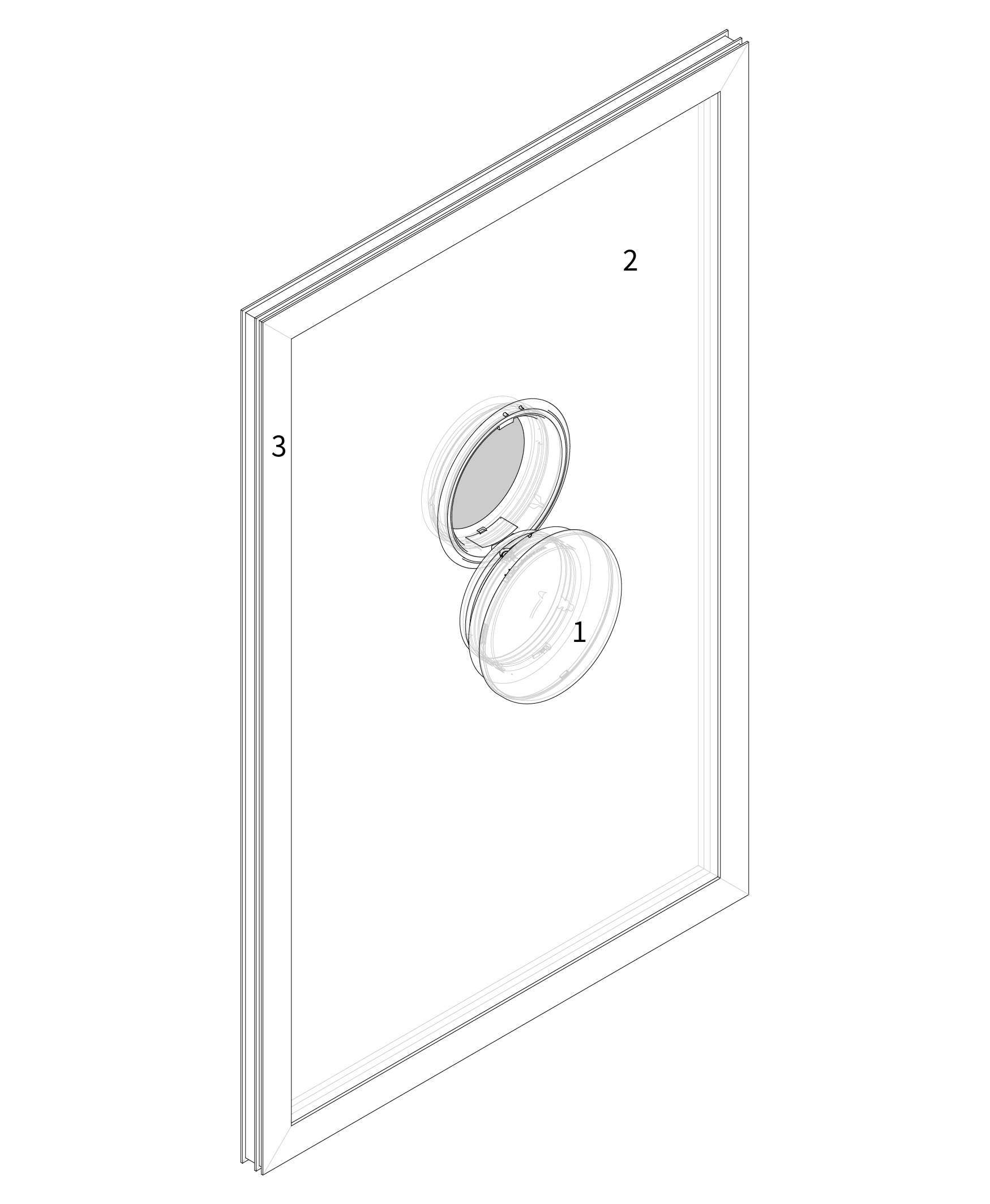

1. 원형창
1. 원형창
틀, 필터, 마개로 구성되어 있습니다.
2. 타공 유리
유리의 성능과 안전을 보증하기 위해 유블로에서 직접 제작됩니다.
3. 유리 프레임
일반적인 창과 동일한 프레임을 사용합니다.
원형창
1-1. 틀
1-1. 틀
타공 유리에
고정된 채 마개와 필터가 탈부착됩니다.
1-2. 필터
미세먼지, 해충의
유입을 방지합니다. 필요에 따라 탈부착합니다.
1-3. 마개
다양한 버전으로
제작되어 기호에 맞게 사용합니다.
규격
1. 유리 두께 8-48mm에 설치 가능한 시스템
2. 추락이나 침입 위험이 없도록 표준화된 직경 148mm 원형 개구부
3. 단열성과 내구성에 강한 폴리카보네이트 사용
4. 시계/반시계 방향으로 15도 돌려 손쉽게 열고 닫는 구조
5. 인체 공학적으로 설계된 손잡이
6. 환기 시 마개를 틀에 걸어 둘 수 있게 설계된 걸개와 고리
7. 사용자의 취향에 따라 다양한 기능과 재질을 선택할 수 있는 마개
8. 벌레를 차단하고 정전기를 이용해 미세먼지를 집진하는 탈부착 필터
9 . 이중 공기층으로 단열층 형성. 고성능 반투명 단열재 Aerogel 추가 가능
10. 원형창의 풍하중과 고정하중을 고려한 설계
11. 외벽 빗물과 오염 유입을 최소화한 배수 설계
12. 완벽한 기밀-수밀을 위한 이중 방수 및 등압 공간 설계
13. 실내에서 쉽게 설치, 교체 가능한 건식 설치 시스템
틀
- 단판/복층 유리용: ø208mm / THK 47mm / 135g / 폴리카보네이트
- 삼복층 유리용: : ø208mm / THK 63mm / 160g / 폴리카보네이트
마개
ø208mm / THK 97mm / 385g / 폴리카보네이트
- 단판/복층 유리용: ø208mm / THK 47mm / 135g / 폴리카보네이트
- 삼복층 유리용: : ø208mm / THK 63mm / 160g / 폴리카보네이트
마개
ø208mm / THK 97mm / 385g / 폴리카보네이트
성능과 인증
환기
내풍압 내풍압성: 3600Pa
단열 열관류율: 1.476 W/m2K
원형창은 단열에
취약한 어떠한 금속재를 쓰지 않고 플라스틱과 고무만으로 만들어져 단열 성능이 뛰어납니다. 마개 내부는
이중 공기층으로 단열 효과를 높이며, 추가적으로 세계 최고 성능 단열재이며 반투명한 Aerogel 충진 옵션을 선택할 수 있습니다. 복층 유리 유블로 창세트는
KS F2278:2017시험을 통해 열관류율 값 Uw = 1.476
W/m2K을 받았습니다. 원형창 2개소가
설치된 복층 로이 유리(Ug = 1.149 W/m2K)를 1.5m x 1.5m 알루미늄 단열 프레임 창세트에 적용하여 진행하였습니다.
+ 기술 브로슈어 | 단열
기밀 기밀성: 1등급
수밀 수밀성: 50등급
결로
일반적인
겨울철 온도에서, 제품의 단열 성능이 저하되면 표면 결로가 발생할 수 있습니다. 창의 결로 방지 성능 시험 방법 KS F 2295 표준에 따른 실내/외 환경 조건에서 실내의 표면 온도가 9도에 이르면 표면 결로가 생기게
됩니다. 복층 유리에 Aerogel 단열재를 충진한 구름
마개 원형창을 설치하고 외부 -10도, 내부 20도/상대습도 50%로
열 해석 시뮬레이션을 진행한 결과, 원형창과 유리의 표면 온도가 모두
9도 이상으로 나타나 단열 성능 저하로 인한 표면 결로의 위험은 없을 것으로 예상됩니다. 타공
유리는 결로와 습기 침투를 방지하기 위해 유리 가공 시 엄격한 품질 관리와 함께 유리 주변부 및 원형 타공부에 단열 간봉을 적용하고 있습니다.

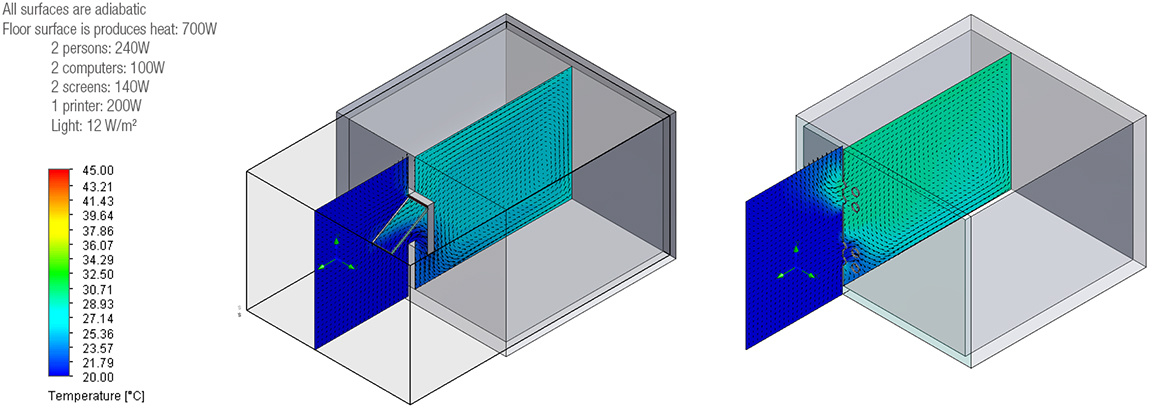

오늘날의 고기밀 고단열 건물은 에너지 효율이 높아진 대신 의도적으로 환기를 하지 않으면 통풍이 어렵습니다. 반면 한옥은 기밀과 단열이 취약해 에너지 효율이 낮지만 틈새로 통풍이 항상 되기 때문에 실내 공기는 쾌적합니다. 오늘날 건물에서 많은 사람들이 겪는 새집증후군, 결로, 곰팡이 같은 문제를 해결하려면 환기가 중요합니다. 특히 재실자가 많은 사무, 상업, 교육, 의료 시설 등에서는 실내 이산화탄소, 바이러스 농도를 낮추기 위해 지속적인 통풍이 꼭 필요합니다. 유블로 시스템은 환기량이 적어 실내 온도에 크게 영향을 주지 않으면서 지속적인 통풍이 가능하게 하는 지속 가능한 자연 환기 방식입니다. 원형창의 위치에 따른 최적 환기조건의 CFD 시뮬레이션은 아래 기술 브로슈어 링크를 통해 자세히 확인하실 수 있습니다.
+ 기술 브로슈어 | 환기내풍압 내풍압성: 3600Pa

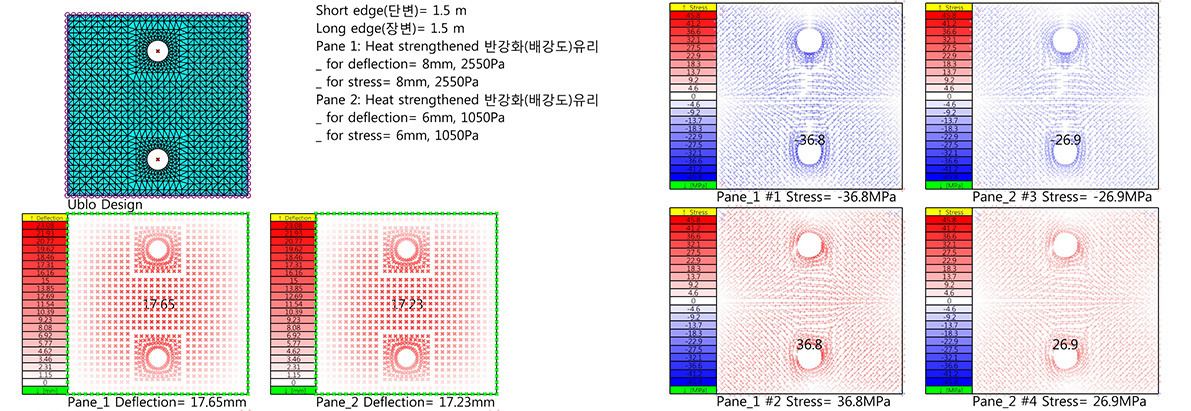

풍압 3600Pa에서의 유리 구조 시뮬레이션
지름 180mm로 타공된 유리와 원형창은 외부의 강한 바람으로부터 안전하도록 설계됩니다. 유리 크기, 지지 방식, 타공 위치에 따른 구조 엔지니어링을 통해 유리 두께와 사양이 결정됩니다. 안전하게 설계된 유리에 원형창 틀은 유리에 이중 밀폐 구조로 결합되고, 다시 마개는 틀에 압착 가스켓을 통해 단단히 고정됩니다. 유블로 창세트는 KS F 2296:2019 시험을 통해 최고 압력 3600Pa에서 구조적 결함이 없는 최고 등급인 내풍압 360등급을 받았습니다.
+ 기술 브로슈어 | 구조단열 열관류율: 1.476 W/m2K
원형창은 단열에
취약한 어떠한 금속재를 쓰지 않고 플라스틱과 고무만으로 만들어져 단열 성능이 뛰어납니다. 마개 내부는
이중 공기층으로 단열 효과를 높이며, 추가적으로 세계 최고 성능 단열재이며 반투명한 Aerogel 충진 옵션을 선택할 수 있습니다. 복층 유리 유블로 창세트는
KS F2278:2017시험을 통해 열관류율 값 Uw = 1.476
W/m2K을 받았습니다. 원형창 2개소가
설치된 복층 로이 유리(Ug = 1.149 W/m2K)를 1.5m x 1.5m 알루미늄 단열 프레임 창세트에 적용하여 진행하였습니다.
+ 기술 브로슈어 | 단열
기밀 기밀성: 1등급
유리와 틀은 이중 구조로 기밀하게 결합되고, 마개를 닫을 때 틀에 있는 EPDM 내부 가스켓은 압착되어 기밀을 유지합니다. 유블로 창세트는 KS F2292:2019 시험을 통해 최고 등급인 압력 100Pa에서 누기가 없는 KOLAS 기밀 1등급을 받았습니다.
수밀 수밀성: 50등급
외부 유리면에서 돌출된 틀과 그 하단의 배수공을 통해 빗물은 배출됩니다. 유리와 틀은 이중 방수 구조와 등압 공간을 형성하고, 틀과 마개는 내부 가스켓으로 압착되어 수밀이 유지됩니다. 유블로 창세트는 KS F 2293:2008 시험을 통해 최고 등급인 수밀성 50등급 (시험 압력 500Pa)을 통과하였습니다.
결로
일반적인
겨울철 온도에서, 제품의 단열 성능이 저하되면 표면 결로가 발생할 수 있습니다. 창의 결로 방지 성능 시험 방법 KS F 2295 표준에 따른 실내/외 환경 조건에서 실내의 표면 온도가 9도에 이르면 표면 결로가 생기게
됩니다. 복층 유리에 Aerogel 단열재를 충진한 구름
마개 원형창을 설치하고 외부 -10도, 내부 20도/상대습도 50%로
열 해석 시뮬레이션을 진행한 결과, 원형창과 유리의 표면 온도가 모두
9도 이상으로 나타나 단열 성능 저하로 인한 표면 결로의 위험은 없을 것으로 예상됩니다. 타공
유리는 결로와 습기 침투를 방지하기 위해 유리 가공 시 엄격한 품질 관리와 함께 유리 주변부 및 원형 타공부에 단열 간봉을 적용하고 있습니다.
특허
서울리빙디자인어워드 : 눈에 띄는 제품
선정제품 : 크래프트 에디션
굿디자인코리아 : 우수산업디자인상품
선정제품 : 유블로 환기창 세트
벤처나라
등록제품 : 원형창
서울리빙디자인어워드 : 눈에 띄는 제품
선정제품 : 크래프트 에디션
굿디자인코리아 : 우수산업디자인상품
선정제품 : 유블로 환기창 세트
선정번호 : G2020A04_00173
벤처나라
