구성

1. 원형창
틀, 필터, 마개로 구성되어 있습니다.

2. 타공유리
유리의 성능과 안전을 보증하기 위해 유블로에서 직접 제작됩니다.

3. 유리 프레임
일반적인 창문과 동일한 프레임을 사용합니다.

1-1. 틀
타공유리에 고정된 채 마개를 열고 닫는  틀이 됩니다. 또한 열어둔 마개의 거치대가 됩니다.

1-2. 필터
미세먼지와 해충의 유입을 방지합니다. 쓰임에 따라 탈착이 가능합니다.

1-3. 마개
다양한 버전으로 제작되어 기호에 맞게 사용합니다.

규격

+ 유블로 건축도면 CAD
+ 유블로 건축도면 PDF

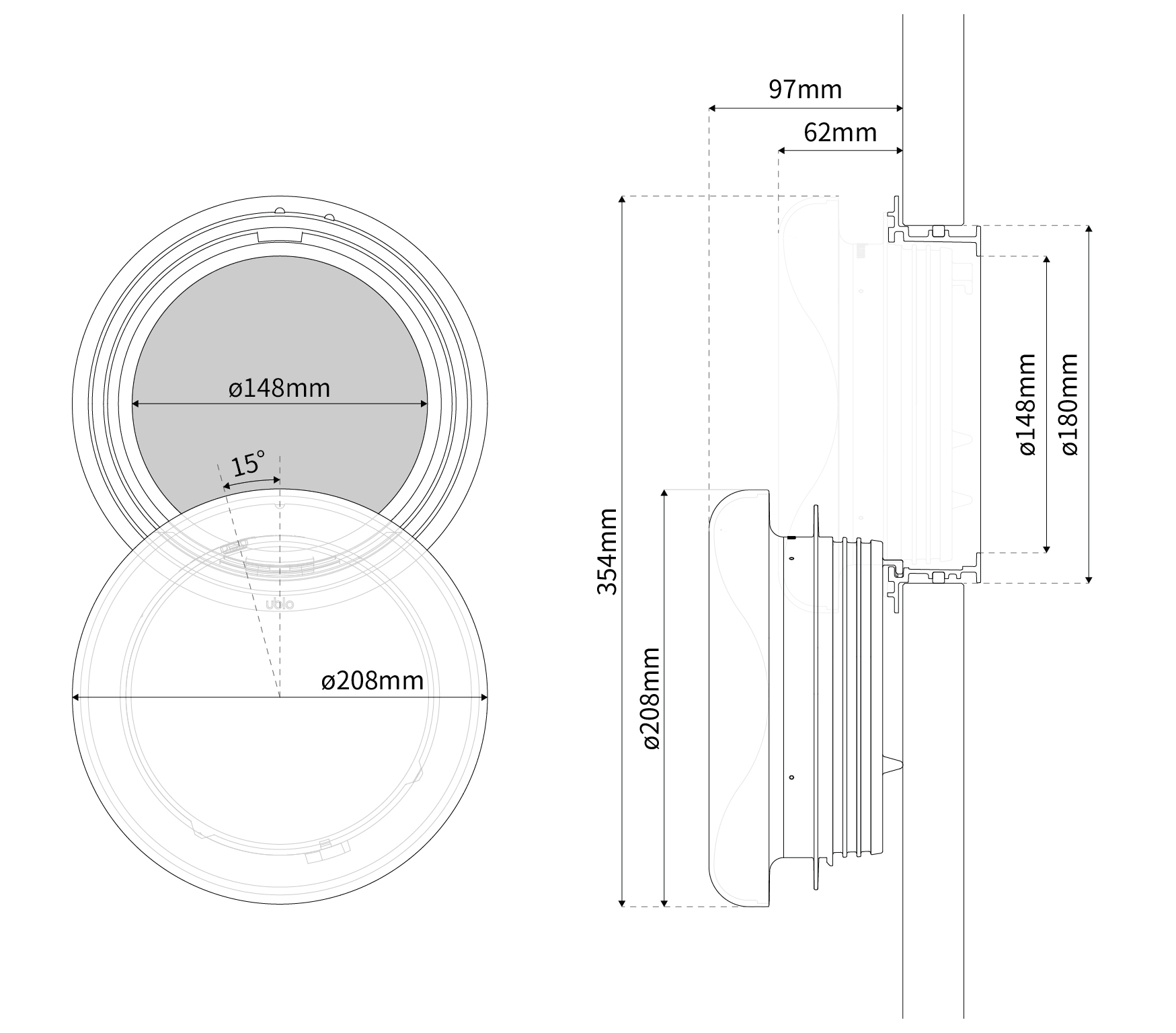

틀: ø208mm THK 46mm / 135g / 폴리카보네이트
마개: ø208mm THK 97mm / 385g / 폴리카보네이트

타공의 크기는 ø180mm로 항상 동일합니다.

디테일

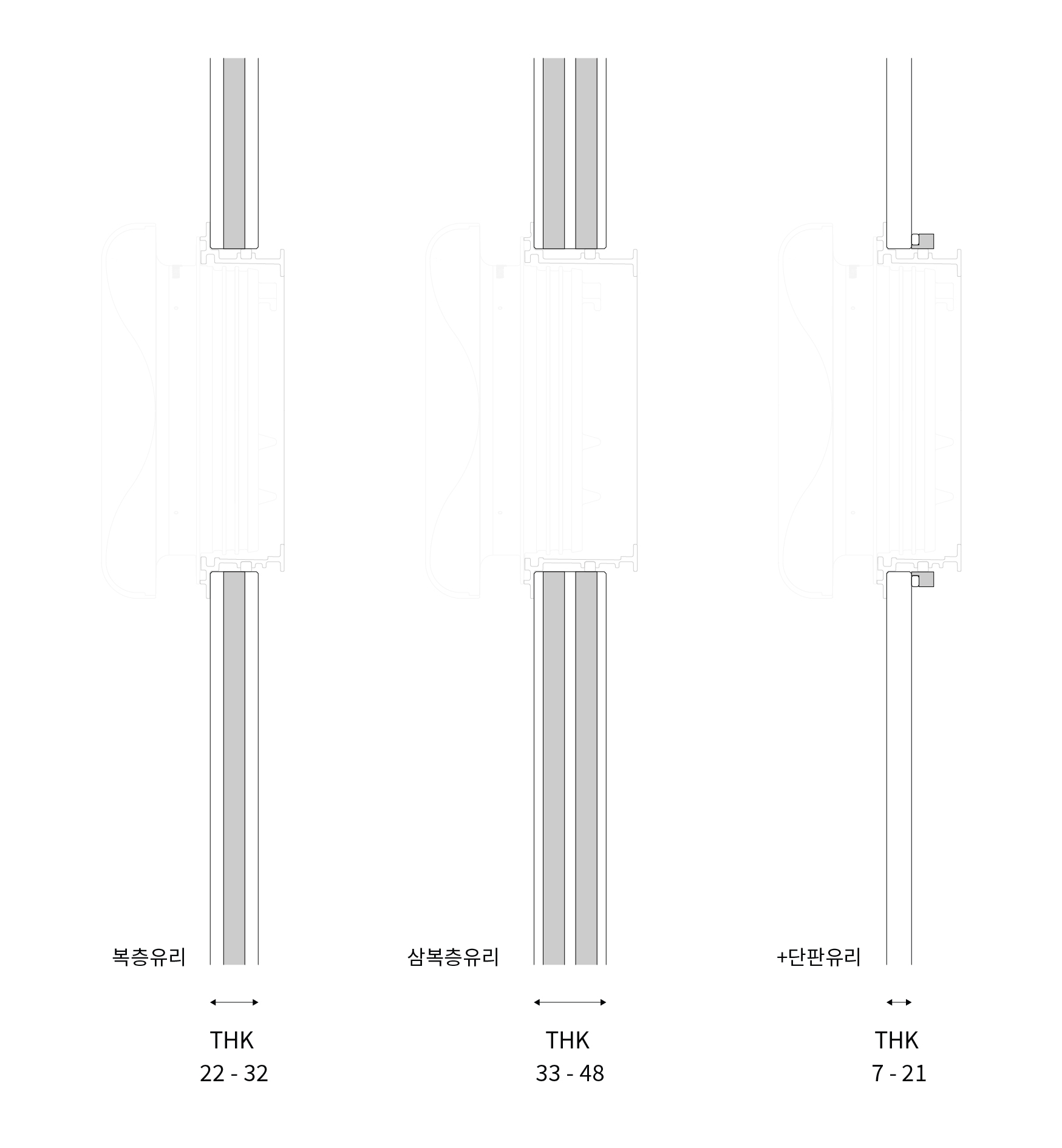

1. 단열유리 두께 22~48mm에
최적화된 시스템 (단판 유리는 간격재 부품이 추가됩니다.)

2. 고층 건물에도 추락 위험이 없도록 표준화된 직경 180mm 원형
개구부

3. 고성능 반투명 고체 단열재인 에어로젤 옵션을 선택시 확실한
열손실 및 결로 방지

4. 외벽 빗물과 오염 유입을 최소화하여 배출시키는 배수 설계

5. 개폐부의 확실한 기밀 수밀을 위한 실드가스켓과 등압공간 설계

6. 유리-틀 결합 시 실내에서 쉽게 설치하고 교체되도록 설계된 이중
방수구조

7. 원형창을 열어둘 시 마개를 틀에 안정적으로 걸어둘 수 있도록
설계된 후크걸이와 지지대

8. 시계 방향으로 15도 돌려 쉽게 잠기는 잠금장치

9. 사용자 편의를 위한 열림 잠금 표시

10. 인체공학적으로 설계된 손잡이

11. 해충을 차단하고 정전기를 이용해 미세먼지를 집진하는 탈부착 필터

12. 유리가 받는 풍하중과 마개의 고정하중을 고려한 설계 디자인

13. 단열성과 내구성에 강한 폴리카보네이트 사용

14. 고객의 개성과 취향에 따라 다양한 기능과 재질의 인테리어 장식재 역할을 하는 마개의 손잡이 부분

15. 창 프레임이 필요하지 않은 개폐구조
