35층 아파트
사용자의 요구사항 | # 바다조망확보#지속적환기
공사유형 | 리모델링
공간용도 | 주거(아파트)
위치 | 시흥
인테리어 설계 | 이폼 공간 스타일링
제품유형 | C. 원형창+타공유리+유리프레임
적용유리 | 복층 단열 로이 접합 유리
난간이 필요 없는 안전한 유블로 창호는 바람이 세고 추락의 위험으로 창문을 쉽게 열지 못하는 고층 건물에서 사용자의 안전과 공간의 아름다움을 생각한 창호 솔루션이 된다. 2017년에 완공된 고층 주거 아파트인 시흥시 35층 현장은 서해 바다를 조망할 수 있어 시야 확보가 잘 되는 창호를 디자인하는 것이 중요했다. 또한 바닷가에 위치한 고층 건물의 특성상 바람이 세서 창호를 조금만 열어도 충분한 환기가 이루어지므로 환기창을 최소화하려 했다.
유블로를 설치할 창호는 크게 두가지 형태(A&B)로, 발코니를 확장해 슬라이딩 이중창을 입면 분할창호(별도의 난간을 설치하지 않기 위해 상단과 하단으로 창을 분할하여, 하단은 고정창으로 두고 상단만 열리는 슬라이딩 창으로 이루어진 창호)로 설치한 거실 및 주방창호(A)와 철제 난간 앞에 여닫이로 열리는 이중 슬라이딩 창호를 설치한 사우나실 창호(B)가 있다. 입면 분할창호는 어쩔 수 없이 상하창을 분하랗는 두꺼운 수평 프레임이 있고, 이중 슬라이딩 창은 창이 열리면 유리가 중첩되어 진한 푸른 유리색이 두드러진다. 시야 확보를 중요시하는 사용자의 주요 요구사항과 유블로의 디자인 솔루션은 다음과 같다.

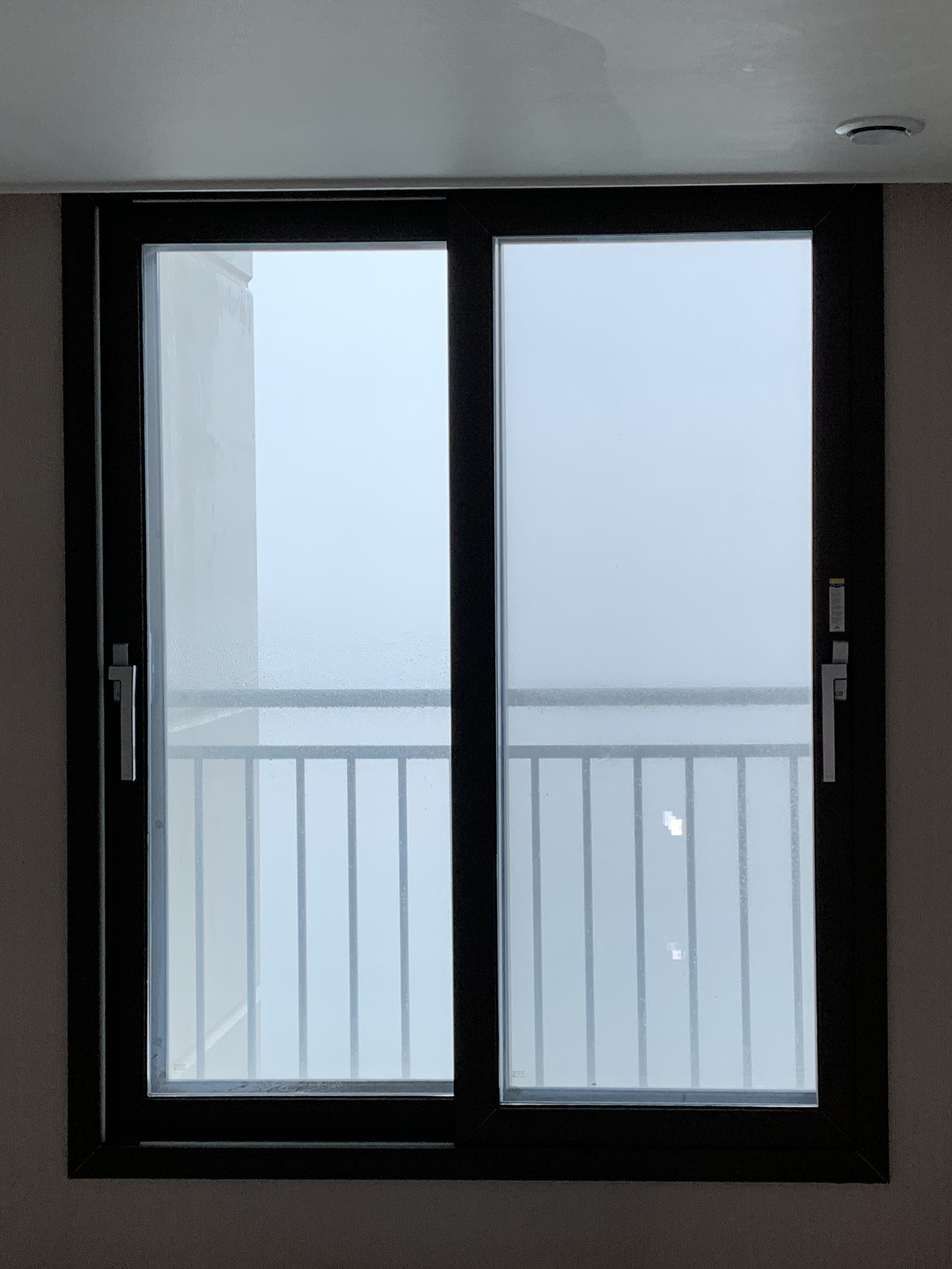

Before

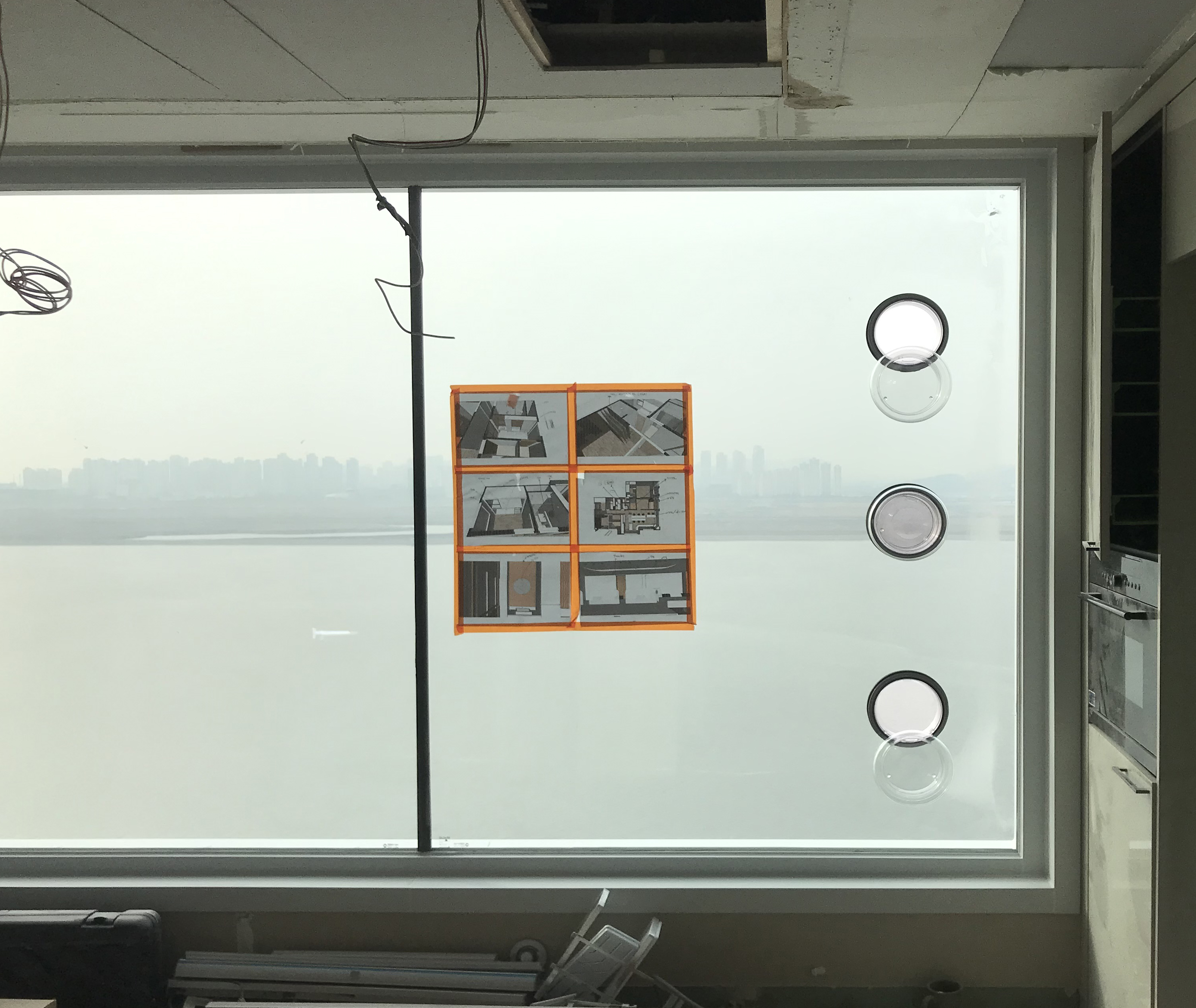

After
Type A-1.
Living Room
Living Room


Type A-2.
Kitchen
Kitchen


A. 거실 및 주방 창호
(1) 입면 분할 창호에서의 두꺼운 수평 프레임을 없앨 것
-> 유리는 통창으로 하되 난간 기능(단열 외판유리에 접합 유리를 적용해 유리가 파손되어도 탈락하지 않아 사용자의 추락 위험을 방지)을 하는 고성능 SGP 접합 반강화 유리 적용
(2) 진한 푸른색으로 보이는 유리를 투명하게 보이도록 할 것
-> 이중창이 아닌 단창 복층 단열 유리로 설치하되, 단열과 차양 성능이 높은 고성능 로이 코팅 유리를 적용
(3) 두꺼운 검정색 프레임을 최대한 줄이고 색상을 밝게 할 것
-> 유리와 유리 사이의 수직 프레임을 줄이기 위해 3변 지지 butt joint(유리와 유리 사이를 실리콘으로 마감)로 시공
(4) 최대한 투명하게 보이는 환기창을 최소한의 개수로 설치할 것
-> 투명한 유블로 바람 적용. 거실과 주방 각각 유블로 상중하 3개소 설치된 창세트 2개소 설치
Type B.
Sauna
Sauna


B. 사우나실 창호
(1) 시야를 가리는 철제 난간을 없앨 것
-> 유블로 환기창을 설치한 통창 유리로 설치하되 유리는 난간 기능을 하는 고성능 SGP 접합 유리 적용
(2) 건식 사우나실의 고온을 견디고 화상 위험이 없는 창호
-> 모든 유리를 고온에 견디는 강화유리를 적용하며, 내부에 노출된 금속 프레임은 목재 마감으로 덮어 사용시 화상 위험을 방지

; 서해가 한눈에 보이는
답답하게 가로 분할된 이중 슬라이딩 창호를 접합 필름으로 난간기능을 하는 복층 유리 유블로 단창으로 교체
; 맞춤 엔지니어링을 바탕으로 유리와 유리 사이에는 프레임 없이 실리콘으로만 되는 버트(BUTT) 조인트로 시공
; 프레임은 알루미늄 단열 프레임을 기존 PVC 고정 프레임에 삽입해 시공
; 맞춤 엔지니어링을 바탕으로 유리와 유리 사이에는 프레임 없이 실리콘으로만 되는 버트(BUTT) 조인트로 시공
; 프레임은 알루미늄 단열 프레임을 기존 PVC 고정 프레임에 삽입해 시공
