사무람

사용자의 요구사항 | #시야확보#지속적환기#경사진창#디자인포인트

공사유형 | 리모델링
공간용도 | 복합문화공간 스튜디오
위치 | 서울 서교
인테리어 설계 | 공간의 기호들
제품유형 | C. 원형창+타공유리+유리프레임
적용유리 | 복층 단열 유리

홍대입구의 한 5층 건물을 '사무람'이라는 복합문화공간으로 리모델링하는 프로젝트(디자인: 공간의 기호들)에서 3,4층은 창작자가 일하는 여러 개의 스튜디오 공간으로 계획했다. 기존 건물은 막다른 골목에 위치하고 있는 개폐창이 전혀 없는 고정 복층유리 파사드였고 일부는 경사진 유리 파사드로 이루어져 있었다. 넓은 공간을 여러 개의 스튜디오로 구획하면서 창문이 없는 공간이 생기는 상황에서 디자이너는 간편하면서도 되도록 투명하게 환기창을 낼 수 있는 방법을 고민하고 있었다.

사용자의 요구 사항 및 유블로의 디자인 솔루션
(1)기존 프레임과 유리를 최대한 유지하면서 최소한의 공사로 환기창 설치
→ 기존 프레임 모두 유지하며, 환기창이 필요한 유리만 부분적으로 기존 단열 유리를 두께가 동일한 타공 단열 유리로 교체하여 최소한의 공사로 간편하게 환기창 설치. 부분적인 유리 교체이므로 기존 유리와의 이색 방지를 위해 기존 유리와 동일한 로이 코팅 없는 일반 복층 유리를 설치하였다.
(2)경사진 유리에서도 설치할 수 있는 개폐창 시스템 설치
→ 유블로 환기창은 수직 파사드에 설치하는 용도로 계획되었지만 외측에서 봤을때 유리보다 더 돌출된 틀이 상부 유리에서 흘러내린 빗물을 막아주므로 극소량의 빗물만 내부 틀로 유입되며, 그 마저도 틀 하단 배수공을 통해 외부로 유출되는 구조이다. 이런 빗물 배수 시스템으로 약간의 경사면에도 유블로 설치는 가능하다. 단, 경사면 설치시 폭우 후 소량의 빗물이 틀에 고일 수 있으며 이는 폭우 직후 환기창을 열었을때 아래로 흘러내릴 수 있다. 이런 주의 사항을 건축주에게 공유한 후 관리하는 하다는 답변을 받고 설치를 진행하였다.
(3) 막다른 골목에 위치한 건물 특성상 유리 교체 및 설치가 가능한지 확인하여 공사
→ 유블로 설치는 고소작업대 (스카이) 장비가 도달할 수 있는 전면 파사드 패널과 이면 파사드의 경우 4층 테라스에서 접근이 가능한 파사드 패널에 한해 교체하여 해체 및 시공에 문제가 없도록 한다.

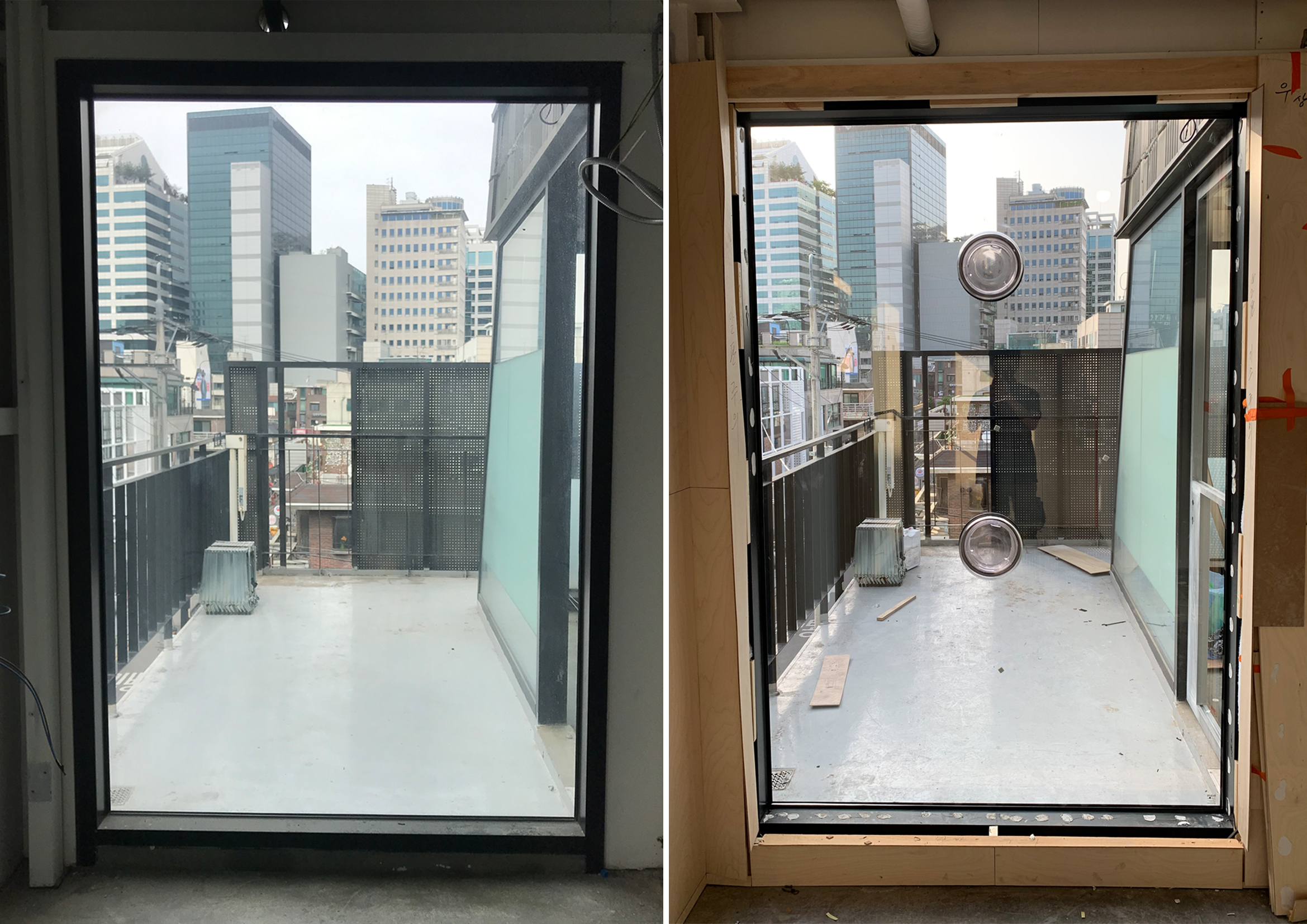

Before
After

#1
#2
#3
